№52. Одноэтажный каркасный дом 8х9

Конструктивные решения каркасно-щитового дома №52 (8х9 м) с эркером: нормативная база проектирования

Проект каркасно-щитового дома №52, имеющего габаритные размеры 8х9 метров и осложненный эркером, разработан в строгом соответствии с требованиями СП 55.13330.2016 «Дома жилые одноквартирные». Несущий остова здания представляет собой пространственную систему деревянных стоек и балок, рассчитываемую по СП 64.13330.2017 «Деревянные конструкции». Для изготовления силовых элементов каркаса применяются пиломатериалы хвойных пород (сосна, ель) первой или второй сортности, отвечающие спецификациям ГОСТ 8486-86 и ГОСТ 24454-80, что гарантирует стабильность геометрических характеристик и расчетную несущую способность.

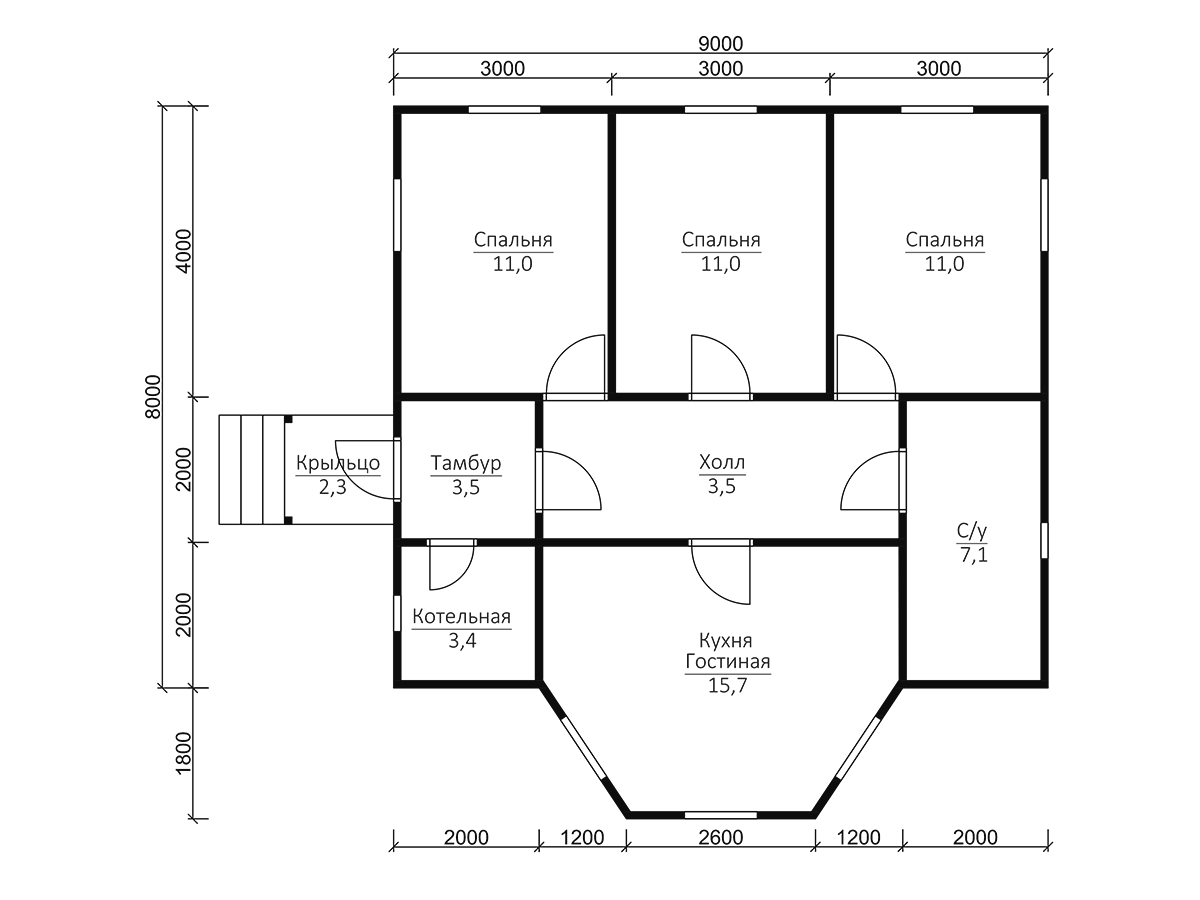

Внутренняя планировка данного каркасника предусматривает оптимальное зонирование для загородного или постоянного проживания, включая просторную гостиную, совмещенную с эркером, и спальные комнаты. Эркер, выступающий за плоскость фасада, позволяет увеличить полезную площадь и улучшить инсоляцию помещений, что соответствует санитарно-гигиеническим нормативам. Чертежи узлов примыкания эркера к основному коробу дома выполнены с учетом требований ГОСТ 30974-2002, регламентирующего соединения на врубках, нагелях и металлических зубчатых пластинах, обеспечивающих жесткость и пространственную неизменяемость конструкции.

Конструктивная схема каркасно-щитового домика базируется на шаге несущих стоек 600 мм, унифицированном с размерами листов обшивки и минераловатных плит. Такой подход минимизирует количество отходов и облегчает монтаж. Сбор нагрузок (снеговой, ветровой, полезной) выполнен по СП 20.13330.2016 «Нагрузки и воздействия» с учетом климатических особенностей Ярославской области (III снеговой район). Расчетные сочетания усилий позволили определить оптимальные сечения стоек (обычно 50х150 мм) и обвязочных брусьев, обеспечивающие надежность даже для нестандартных архитектурных элементов.

Особое внимание в проекте уделено прочностному расчету консольных частей эркера и опиранию балок перекрытия в зоне его примыкания. Для предотвращения локальных деформаций и учета возможной усушки древесины в узлах предусмотрены регулировочные зазоры и применение металлических башмаков. Все проектные решения, включая эскизные схемы расположения силовых элементов и планы этажей, проходят экспертизу на соответствие Федеральному закону № 123-ФЗ в части обеспечения пожарной безопасности, а также включают мероприятия по биологической защите древесины согласно СП 28.13330.2017.

Разработанный комплект проектной документации содержит не только архитектурно-планировочные решения, но и детальные чертежи узлов каркаса, спецификации материалов и схемы раскладки щитов. Это позволяет передать домокомплект в производство с высокой степенью готовности, минимизируя вероятность ошибок при сборке. Индивидуальный подход к проектированию обеспечивает учет пожеланий заказчика при сохранении всех нормативных требований к несущим и ограждающим конструкциям малоэтажного жилого здания.

Основания и фундаменты: устройство свайно-винтового поля для каркасного дома в Ярославле

Выбор типа фундамента для каркасного домика определяется инженерно-геологическими изысканиями на участке строительства в Ярославле. Для данного объекта, учитывая относительно небольшой вес каркасно-щитовой постройки, оптимальным решением признаны винтовые сваи. Проектирование свайного поля ведется по СП 22.13330.2016 «Основания зданий и сооружений» с расчетом несущей способности каждой опоры по несущему слою грунта и сопротивлению материала ствола, что позволяет гарантировать устойчивость всего здания.

Расчетные параметры винтовых свай (длина ствола, диаметр лопасти, толщина стенки) определяются на основе данных о глубине сезонного промерзания (около 1,5 м для Ярославля), уровне грунтовых вод и характеристиках напластований. Применяемые стальные сваи должны соответствовать требованиям ГОСТ Р 59138-2020 и иметь усиленное антикоррозийное покрытие, выполненное по СП 28.13330.2017, что особенно важно при эксплуатации в агрессивных грунтовых условиях. Бюджетные варианты фундаментов на незаглубленных лентах здесь неприменимы из-за пучинистости грунтов.

Монтаж свайного поля осуществляется механизированным способом с обязательным контролем крутящего момента и вертикальности погружения. После установки полости свай заполняются бетонной смесью класса не ниже В15 для повышения жесткости и защиты от внутренней коррозии. Оголовки свай выравниваются в горизонтальной плоскости, и на них монтируется обвязка (ростверк) из деревянного бруса сечением не менее 150х150 мм, пропитанного антисептиком. Устройство ростверка выполняется по СП 70.13330.2012 «Несущие и ограждающие конструкции» с тщательной гидроизоляцией в местах контакта дерева и металла.

Применение винтовых свай для данного каркасника обеспечивает ряд эксплуатационных преимуществ: минимальный объем земляных работ, возможность строительства на сложном рельефе и в любое время года. Для Ярославской области, характеризующейся продолжительными зимами, это особенно актуально. Кроме того, свайный фундамент не требует времени на набор прочности или усадку, что позволяет сразу после обвязки приступать к сборке домокомплекта, сокращая общие сроки возведения.

Приемка фундаментных работ включает геодезическую съемку высотных отметок, проверку качества сварных швов (при наличии оголовков) и составление актов освидетельствования скрытых работ. Все параметры фиксируются в исполнительной схеме, которая является неотъемлемой частью сдаточной документации. Такой подход исключает риск неравномерной осадки каркасного дома и деформации нижней обвязки в процессе эксплуатации.

Теплотехническая эффективность ограждающих конструкций: обеспечение режима круглогодичного проживания

Для превращения дачного домика в комфортное жилье для круглогодичного проживания необходимо обеспечить нормативное сопротивление теплопередаче всех наружных ограждений. Теплотехнический расчет выполняется по методике СП 50.13330.2012 «Тепловая защита зданий» с учетом градусо-суток отопительного периода для г. Ярославля. Конструкция каркасно-щитовой стены представляет собой многослойную систему, где каждый слой выполняет строго определенную функцию: несущую, теплоизоляционную, ветрозащитную или пароизоляционную.

В качестве основного утеплителя применяются негорючие минераловатные плиты на базальтовой основе, плотностью не менее 35 кг/м³, укладываемые враспор между стойками каркаса. Расчетная толщина слоя (обычно 150-200 мм) определяется требованием обеспечения энергоэффективности класса А или В. Со стороны помещений стены защищаются пароизоляционной пленкой, предотвращающей диффузию влажного воздуха в толщу утеплителя, что строго регламентировано нормами строительной физики. С наружной стороны монтируется ветрозащитная плита, обеспечивающая продуваемость и отвод возможного конденсата.

Особого внимания требуют узлы примыканий, где возникают так называемые мостики холода – углы, места сопряжения перегородок, оконные и дверные проемы, а также сложная геометрия эркера. В проекте для таких зон предусмотрены специальные конструктивные решения: дополнительное утепление, смещение слоев, использование термовкладышей. Заполнение оконных проемов выполняется двухкамерными стеклопакетами по ГОСТ 30674-99 с низкоэмиссионным напылением, что существенно снижает теплопотери через светопрозрачные конструкции.

Кровля данного каркасного дома может быть выполнена в различных вариантах: двускатной, вальмовой или четырехскатной – по выбору заказчика. При устройстве мансардного этажа утепление скатов кровли производится аналогично стенам с обязательным созданием вентилируемого зазора под кровельным покрытием. Стропильная система рассчитывается на снеговые нагрузки по СП 20.13330, а ее элементы изготавливаются из доски сечением, определенным расчетом. При холодном чердаке утепляется чердачное перекрытие с толщиной слоя, обеспечивающей нормативные параметры.

После завершения монтажа домокомплекта рекомендуется проведение тепловизионного контроля для визуализации скрытых дефектов теплоизоляции. Это позволяет своевременно устранить недочеты и гарантировать заказчику, что зимний дом будет теплым, а затраты на отопление – экономичными. Комплексный подход к теплоизоляции, подкрепленный нормативными расчетами, делает такие каркасники не только практичными, но и энергоэффективными.

Производство домокомплекта и монтаж под ключ: контроль качества и соблюдение сроков

Качественное строительство каркасно-щитового дома невозможно без заводского изготовления основных элементов. На собственном производстве компании раскраиваются пиломатериалы, нарезаются в размер стойки, балки и детали щитов, что обеспечивает высокую точность геометрии, недостижимую при строительстве «на объекте». Все материалы проходят камерную сушку до эксплуатационной влажности (18±2%), что предотвращает коробление и растрескивание древесины. Соответствие пиломатериалов требованиям ГОСТ 8486 и ГОСТ 24454 подтверждается сертификатами.

Готовый домокомплект с необходимым крепежом и комплектующими доставляется на участок заказчика. Монтаж осуществляется профессиональной бригадой плотников, имеющих опыт сборки деревянных зданий и допуски для работ на высоте. Организация строительного процесса ведется в соответствии с проектом производства работ (ППР), разработанным на основе СП 48.13330.2011 «Организация строительства», что позволяет четко регламентировать последовательность операций и сроки.

На этапе сборки каркаса производится инструментальный контроль вертикальности стоек, горизонтальности обвязок и точности подгонки элементов. Особое внимание уделяется ответственным узлам: креплению эркера, опиранию балок перекрытий и устройству стропильной системы. Металлические крепления (уголки, пластины, саморезы) применяются только с антикоррозийным покрытием, а все деревянные элементы каркаса на время монтажа обрабатываются огнебиозащитными составами согласно требованиям пожарной безопасности.

После возведения коробки дома под ключ производятся работы по устройству кровли, установке окон и дверей, монтажу инженерных сетей, покраске фасадов. Завершающим этапом является отделка и сдача объекта. Заказчику передается полный пакет исполнительной документации, включая акты на скрытые работы, паспорта на материалы и гарантийные талоны. Сроки, оговоренные в договоре, соблюдаются благодаря четкой логистике и слаженной работе всех подразделений.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Такая организация предлагает комплексное проектирование и выполнение работ под ключ, используя нормативно обоснованные конструктивные решения и собственные производственные мощности. Квалифицированные бригады плотников и технический контроль на всех этапах гарантируют соответствие результатов требованиям СП и ГОСТ. Прозрачный расчет сметной документации и соблюдение регламентированных сроков строительства позволяют избежать непредвиденных затрат и задержек. При определении стоимости компания ориентируется на сложность и объем задачи, особенности объекта и индивидуальные потребности клиента, обеспечивая оптимальное соотношение цены и качества.
